Introduction

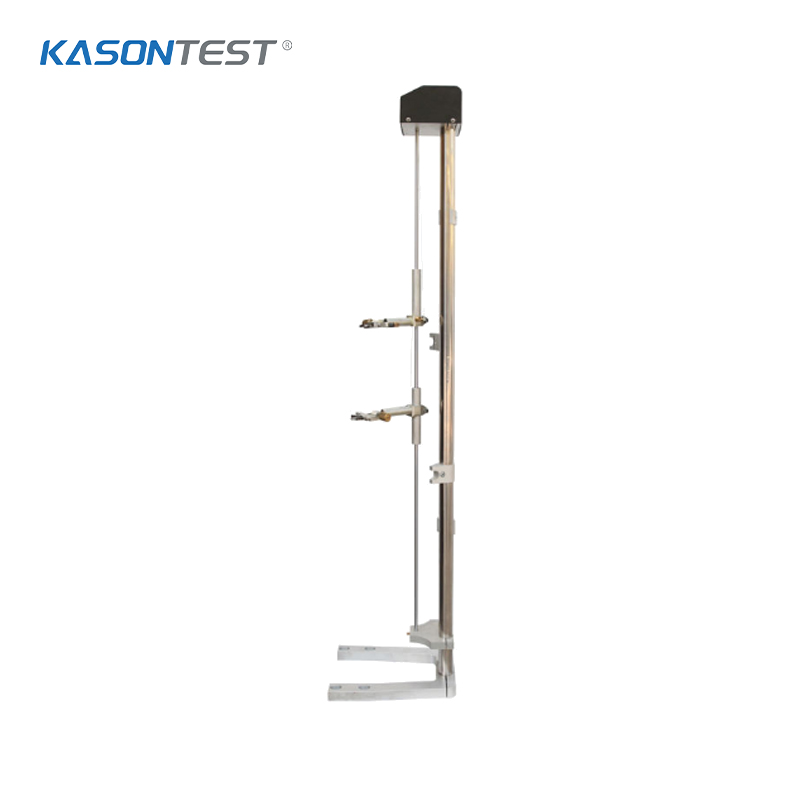

1.Cet équipement est principalement utilisé pour tester les matériaux présentant une grande déformation, étant l'accessoire spécial de la machine d'essai universelle, et la déformation peut atteindre 800 mm.
2. Il est principalement composé de l'encodeur, du fil de traction, de la chute de ligne, de la tige de guidage, de la bobine droite, du bloc des mâchoires supérieure et inférieure, de la mâchoire et de la plaque inférieure.
3. La bobine Beeline est équipée sous le verrouillage des mâchoires, se déplaçant le long de la tige de guidage de haut en bas.
4. Les blocs des mâchoires supérieure et inférieure sont équilibrés par le fil de traction avec la chute de la ligne.
5. Le fil de traction contourne la poulie connectée à l'encodeur et entraîne l'encodeur à tourner.
6. Tandis que les mâchoires se déplacent sur la distance jusqu'à la déformation de l'échantillon saisi, l'encodeur peut mesurer la distance de déformation de l'échantillon.
